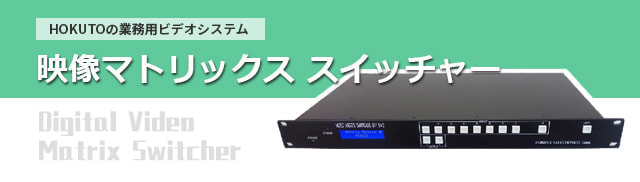

映像マトリックススイッチャー

HOKUTOの業務用ビデオシステム

DVI-Video Matrix Switcher

この絵をあっちに、あの絵をそっちに、と任意の入力画像を任意のLCDに映すことができます。

ビデオ入力には、ネジ付きのDVIコネクタを使用します。
「突然映らなくなって、見てみたら線が抜けていた」というトラブルを防ぎます。

最新の8K映像まで使用できます。

ケーブル変換でHDMI信号も入力可能。
DVIではサポートしない音声も、変換ケーブルにより、扱えます。

あるLCDに、どの入力画像を出すかを、
　① フロントパネル
　② PC（USB）
からアプリを使って分かりやすく設定できます。

1.1 チャンネル数	4～16	CH
1.2 入力信号	DVI-D	DVI V1.0シングルリンク。HDMIも可能。
1.3 映像の分解能	1920×1200	以内　(最大分解能は3840×2160/30Hz)
1.4 コネクタ	DVI標準
1.5 音声	なし	HDMI変換ケーブルを使用し音声付HDMI信号を入力する事で可能となる。

2.1 チャンネル数	1～16	CH
2.2 出力信号	DVI-D	DVI V1.0シングルリンク。HDMIも可能。
2.3 映像の分解能	選択された入力と同じ
2.4 映像の垂直周波数	選択された入力と同じ
2.5 コネクタ	DVI標準
2.6 音声	なし	HDMI変換ケーブルを使用し音声付HDMI信号を入力する事で可能となる。

3.1 外部からの制御信号	USBV1.1～V3.0	変換機使用によりRS-232C、RS422可能。
3.2 制御ソフトウェア	専用ソフト付属	Windows７～１０に対応
3.3 制御ソフトウェアの機能	それぞれの出力Chの映像を、入力CHから1つ選択できる。
3.4 パネルスイッチ	それぞれの出力Chの映像を、入力CHから1つ選択できる。

4.1 外形・重量	EIA 19inch ラックマウント１～4U。黒色レザートン塗装。奥行300mm以内。重量15kg以内。
4.2 電源	AC90V～240V、100VA以内
4.3 動作環境	温度 -10℃～40℃、湿度0%～90%ただし結露せぬこと。
4.3 動作環境	温度 -20℃～70℃、湿度0%～90%ただし結露せぬこと。

お気軽にお問い合わせください。
