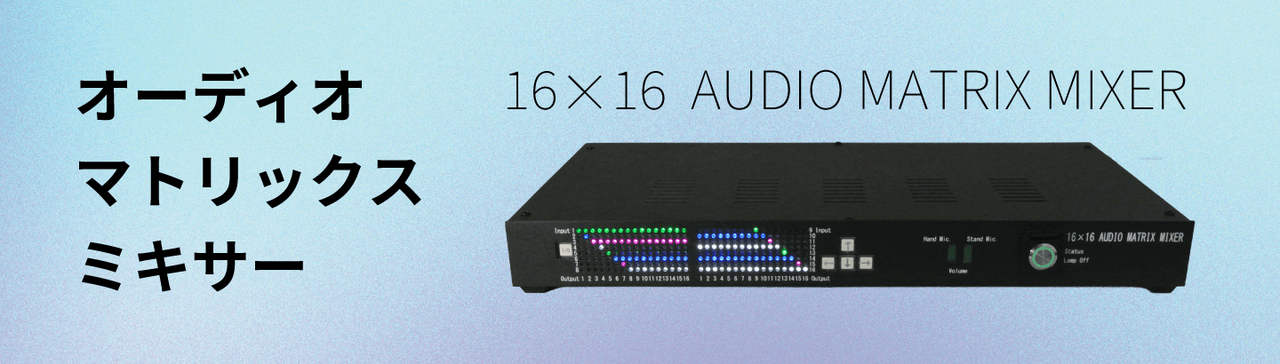

オーディオ マトリックス ミキサー
16チャンネルまでのオーディオモノラル信号から任意に選んだ信号をミックスして、出力します。出力は16チャンネルあり、それぞれ独立にミックスする入力信号を選べます。選択操作はパネル面からだけでなくLANに接続されたPCからもでき、選択状態は常にパネル面の256個のカラーLEDランプに表示されるので、一目で把握できます。
オーディオ信号の経路は全てワイヤードのハードウェアとなっており、インターネットなど通信システムを経由しないので、時間遅れが全くありませんから、違和感の無い相互通信、会話が可能です。
外観
仕様
１．概要
本機は16チャンネルまでのオーディオモノラル信号を入力し、その中から任意の0～16個の信号をそれぞれ混合した、16チャンネルのオーディオモノラル信号を出力する、マトリックスミキサーである。接続状態は本機フロントパネルから目視監視が可能。
制御はフロントパネルのスイッチから可能で、LANおよびシリアルRS422でも制御できる。Windows11対応の制御ソフト付き。
２．マトリックスミキサー
| 入力：出力 | Audio In： 1～16CHまでの16チャンネル、 Audio Out： 1～16CHまでの16チャンネル |
|---|---|
| 音声入力 | 平衡入力(Hot, Cold, GNDの3ピン)、入力インピーダンス：600Ω 定格入力：-2dBV |
| 音声入力コネクタ | 型式：HD-Subコネクタ、ピン形式：ピン(オス)、極数：50ピン |
| 入力アッテネータ | 各入力チャンネルに独立したアッテネータを置く。減衰は0～20dBで1dB刻み。 |
| 音声出力 | 平衡出力(Hot, Cold, GNDの3ピン)、出力インピーダンス：600Ω、 定格出力：-2dBV |
| 音声出力コネクタ | 型式：HD-Subコネクタ、ピン形式：ソケット(メス)、極数：50ピン |
| 出力信号 | 無音か、任意の1、または複数の入力信号の混合音声信号。 |
| 利得 | アッテネータ0dB、入出力600Ωで終端時、1kHzにおいて +1dB/-0dB以内 |
| 最大出力レベル | 600Ω負荷時 +13dBV |
| 周波数特性 | 20Hz～20kHzで、1kHzを基準として利得の変化は、+0.5dB/-1dB以内 |
| 歪率 | 2～10次までの全高調波歪は、定格出力、1kHzにおいて0.1%以下 |
| 漏話減衰量 | 20kHz、定格入力において、60dB以上 |
| 背景雑音 | 無音時、600Ω負荷、帯域 20～20kHzにおいて-76dBV以下 |
| LANｲﾝﾀｰﾌｪｰｽ | Ethernet 10Base-T/100Base-TX通信を2チャンネル備える。内部回路とは絶縁される。 |
| シリアルｲﾝﾀｰﾌｪｰｽ | RS422、DSub9ピン、ソケット(メス)、ストレート接続1系統を備える。内部回路とは絶縁される。 |
| パネルｲﾝﾀｰﾌｪｰｽ | フロントパネルに、内部のミキサースイッチに対応する16×8のLEDマトリックスを2組備え、LEDをON/OFFする事で各出力信号に混合すべき入力信号を選択できる。制御状態は不揮発性記憶付きで後有効。 |
３．外形・電源・動作環境
| ﾏﾄﾘｯｸｽﾐｷｻ外形寸法 | 480±3(W)×43±1.4 (H)×242±3 (D) mm以内 (EIA 1U準拠、ゴム足および突起を含まず) |
|---|---|
| 質量 | 本体： 約4kg以内 |
| 使用温度・湿度 | 0～40℃ 5～90％（結露無き事） |
| 電源電圧・消費電力 | AC90V～240V 50/60Hz 18VA以内 |
| 付属品 | 電源ケーブル、ラック取付金具と同取付けネジ および ソフトウェアと取扱説明書入りCD 1枚 |
